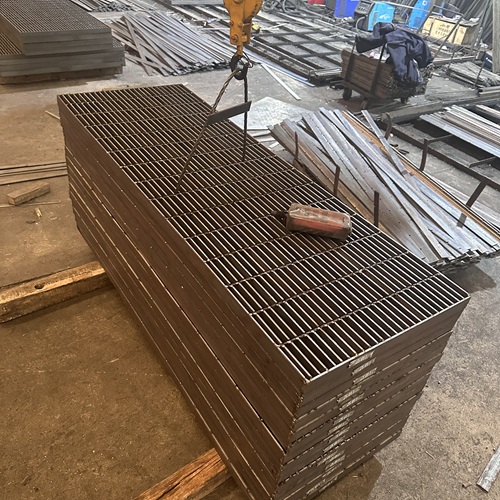

在工程建設(shè)中，鋼格板作為承重和通行的關(guān)鍵構(gòu)件，其質(zhì)量直接關(guān)系到結(jié)構(gòu)安全與使用壽命。然而，市場上產(chǎn)品良莠不齊，若僅憑外觀或口頭承諾驗(yàn)收，極易埋下安全隱患?？茖W(xué)的驗(yàn)收必須依據(jù)國家標(biāo)準(zhǔn)，通過系統(tǒng)化的檢測項(xiàng)目進(jìn)行驗(yàn)證。YB/T 4001.1、GB/T 700、GB/T 13912等規(guī)范為質(zhì)量判定提供了明確依據(jù)。以下是從原材料到成品的六大核心檢測內(nèi)容，是確保鋼格板質(zhì)量達(dá)標(biāo)的必備驗(yàn)收清單。

第一，鋼格板外觀質(zhì)量與表面處理檢查。

驗(yàn)收時(shí)首先目視檢查鋼格板表面是否平整、無裂紋、氣泡、鋅瘤或漏鍍等缺陷。熱浸鍍鋅層應(yīng)均勻、致密，呈銀灰色金屬光澤，無明顯流掛或露鐵。焊點(diǎn)應(yīng)飽滿、無虛焊、漏焊或燒穿現(xiàn)象。對于不銹鋼材質(zhì)，表面應(yīng)無劃傷、氧化斑或焊接飛濺殘留。外觀雖為初步判斷，但能快速識別明顯工藝缺陷，是驗(yàn)收的第一道關(guān)口。

第二，鋼格板尺寸精度與幾何偏差測量。

使用卷尺、游標(biāo)卡尺等工具對長度、寬度、厚度及扁鋼間距進(jìn)行實(shí)測。根據(jù)YB/T 4001.1標(biāo)準(zhǔn)，長度允許偏差為0至-2mm/米，寬度偏差±2mm，扁鋼厚度公差通常為±0.2mm。同時(shí)檢查平整度，任意1米范圍內(nèi)翹曲不應(yīng)超過3mm。尺寸超差不僅影響安裝匹配，還可能削弱承載能力，必須嚴(yán)格控制。

第三，鋼格板材質(zhì)與化學(xué)成分驗(yàn)證。

要求供應(yīng)商提供材質(zhì)證明書，并可采用光譜分析儀對鋼材成分進(jìn)行現(xiàn)場抽檢，確認(rèn)是否符合Q235B或Q345B等標(biāo)稱牌號。重點(diǎn)檢測碳、硫、磷含量，確保材料具備足夠的強(qiáng)度與韌性。對于不銹鋼，還需驗(yàn)證鉻、鎳、鉬等合金元素含量是否達(dá)標(biāo)，以保證其耐腐蝕性能。

第四，鋼格板熱鍍鋅層厚度與附著力測試。

使用磁性測厚儀在板面多點(diǎn)測量鋅層厚度，普通工業(yè)環(huán)境要求≥65μm，沿海或化工區(qū)域建議≥85μm。同時(shí)進(jìn)行錘擊或彎曲試驗(yàn)，檢查鋅層是否起皮、剝落。合格的熱鍍鋅層應(yīng)與基體冶金結(jié)合，即使輕微變形也不脫落，確保長期防腐效果。

第五，鋼格板焊接質(zhì)量與結(jié)構(gòu)完整性評估。

對壓焊鋼格板，可隨機(jī)抽取樣品進(jìn)行橫桿扭折試驗(yàn)——用力扳動橫桿，若焊點(diǎn)不開裂、不脫落，則焊接牢固。對于現(xiàn)場焊接部位，需檢查焊縫高度、長度是否符合圖紙要求，無夾渣、氣孔等缺陷。焊接是鋼格板受力傳遞的關(guān)鍵，其質(zhì)量直接決定整體結(jié)構(gòu)安全。

第六，鋼格板荷載性能與承載能力驗(yàn)證。

對于重要工程，應(yīng)要求廠家提供第三方荷載測試報(bào)告，或在現(xiàn)場進(jìn)行簡易加載試驗(yàn)。將鋼格板按實(shí)際支撐跨度架設(shè)，施加1.2倍設(shè)計(jì)荷載并保持一定時(shí)間，觀察撓度是否小于跨距的1/200，卸載后是否恢復(fù)原狀。此測試能直觀驗(yàn)證其承載可靠性，避免“紙上達(dá)標(biāo)、實(shí)際不足”的風(fēng)險(xiǎn)。

鋼格板的質(zhì)量驗(yàn)收不是走過場，而是保障工程安全的重要防線。只有依據(jù)標(biāo)準(zhǔn)、逐項(xiàng)核查，才能杜絕不合格產(chǎn)品流入施工現(xiàn)場。掌握這份檢測清單，您就能在驗(yàn)收時(shí)心中有數(shù)、手中有據(jù)，為項(xiàng)目構(gòu)筑堅(jiān)實(shí)可靠的基礎(chǔ)。
